µSDX

Diesen Mini Transceiver für 8 Kurzwellenbänder habe ich zufällig im Netz gefunden.

Die Vorderseite

Die Rückseite mit diversen Anschlüssen

DL2MAN, Manuel und  PE1NNZ, Guido  waren wohl maßgeblich an der Entwicklung des Transceiver Konzepts  und der Software beteiligt. Einen originalen Bausatz der Entwickler kann man käuflich für ca. 89€ erwerben.

https://rowaves.com/product/trusdx-5-band-multimode-qrp-transceiver-kit-assembled/

In die Software kann man hier mal reinschnuppern.
https://gist.github.com/threeme3/02ac98f44451ffbb9f87476481fc517b

Im Inneren des Gerätes findet sich ein Arduino zur Steuerung verwendet.

Bei https://dl2man.de/  sind diverse Infos zum  Gerät zu finden.

Bei meinem schwarzen Kästchen  handelt es sich wohl um einen gelungenen (lizenzrechtlich wohl nicht ganz mit den Erfindern abgestimmten) Clone.

Offensichtlich hat man dieses Gerät  in Fernost "optimiert" und in dieser Form auf den Markt gebracht.
Habe das kleine Kästchen einfach mal in Fernost bestellt. Um die 130 € schien mir sehr günstig zu sein.
Nach einer Woche war es auf meinem Funktisch eingetroffen. Zoll und Steuern waren kein Problem.
Die Einfuhrsteuern  wurden von dem Ali, korrekt abgeführt.

12 Volt dran und nach 5 Minuten das erste QRP CW QSO mit UA8.

ARRL Contest Februar 2022

Test, Vergleich usw.

Dokumentation

Eine Dokumentation habe ich im Paket aus Fernost nicht finden können. Im Moment suche ich mir die Informationen aus dem Internet mühsam zusammen und probiere alles irgendwie aus. Das Setup Menü ist ziemlich umfangreich und noch mit diversen Geheimnissen gespickt. Die finde ich aber auch noch irgendwie raus.

Empfindlichkeit

Zunächst habe ich meinen TS850 und den usdx parallel an den 3ele Beam angeschlossen.
Empfangsmäßig waren die Signale in der Betriebsart Telegrafie  ähnlich stark. Die S-Meter Anzeigen wären fast gleich. Empfindlich ist das Gerät also. In der Betriebsart SSB konnte ich ähnliche Eigenschaften feststellen. Auch schwache Signale waren gut zu empfangen.

Großsignalfestigkeit

Starke Signale in der Nachbarschaft der eingestellten Frequenz  machen dem µSDX Empfänger etwas zu schaffen. Ist klar, für entsprechende Filter war in dem Gehäuse einfach kein Platz mehr. Aber selbst in einem Contest bin ich damit gut zurecht gekommen.

NF Wiedergabe

Na ja, der eingebaute Lautsprecher schräbbelt etwas.  Die NF Wiedergabe schwächelt. Mit einem guten Kopfhörer am Anschluss HP (Headphone) sind die Signale deutlicher besser zu hören.

Auch das mitgelieferte Lautsprechermikrofon sorgt für eine eine bessere NF Wiedergabe.

Modulationsarten

CW, LSB, USB, AM, FM

SSB QSO

Ein erstes SSB QSO auf 28.350 MHz verlief  problemlos. Das mitgelieferte Mikrofon liefert eine gute Übertragungsqualität.

Ausgangsleistung

Die Ausgangsleistung liegt ja nach Band so zwischen 3,5 und 4,5 Watt.

CW Decoder

In der Modulationsart CW werden die Morsezeichen im Display automatisch decodiert. Das Ergebnis kann sich sehen lassen. Vorausgesetzt, die Gegenstation gibt sauber.

8 Amateurfunkbänder

160-Meter Band (1,8 Mhz);
80-Meter   Band (3,5 MHz);

60-Meter   Band (5,3 MHz);

40-Meter   Band (7MHz);

30-Meter   Band (10MHz);

20-Meter   Band (14MHz);

17-Meter   Band (18MHz);

15-Meter   Band (21MHz);

12-Meter   Band  (24MHz);

10-Meter   Band (29MHz);

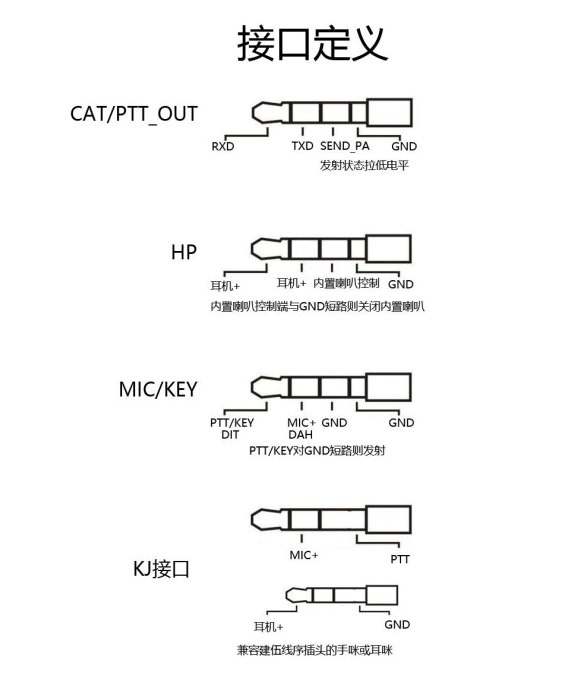

Steckerbelegung

Dafür brauch ich noch einen Übersetzter

Belegung des Steckers MIC/KEY

Mikrofon/Taste  3,5 mm Klinke

MIC/KEY

Als Mikrofon

1 GND
3 Mikrofon

Als Morsetaste,

1 GND
2 GND
3 DAH
4 DIT

Auch mit 3poligem Stecker möglich.

1 GND

2 DAH

3 DIT

Belegung der Buchsen     i--KJ--i  Lautsprechermikrofon

3,5 mm

1 (3,5) PTT

2 (3,5) Mic+

2,5 mm

1  (2,5) GND

3 (2,5)  SPK

Belegung der Buchse  HP (Headphone), Kopfhörer

1 GND

3 NF Rechts

4 NF Links

Funktioniert auch mit dreipoligem 3,5 mm Stecker

CAT Anschluss auf der Rückwand  (Kenwood TS480 Norm)

Computer Aided Tranceiver (CAT)

Steckerbelegung  3,5 mm Klinke 4 polig

1  GND

2 TX out   PTT wird nicht benötigt.

3 TXD

4 RXD

Es wird ein USB zu TTL Adapter benötigt.

TTL bedeutet  H = 5 V   L = 0 V

Die normale Serielle Schnittstelle arbeite mit   z. B.  H=8V  L= -8 Volt.

Damit kann der uSDX nicht angesteuert werden.

Einfach mal nach einem ähnlichen Adapter suchen.

PL2303HX Kabel FTDI USB to TTL Konverter Modul Adapter Arduino zu UART RS232

Den Stecker gibt es bei eBay auch in Deutschland und ist nach 2 Tagen für ca. 4 Euro auf dem Bastelltisch.

Mit diesem Kabel hatte ich Erfolg

Rot ---- 5V    wird nicht benötigt.

Schwarz -------   GND

Grün       ------    TxD

Weiß       ------     RxD

TXD vom Converter auf RXD am USDX

RXD vom Converter auf TXD  am USDX

RXD und TXD sozusagen gekreuzt

RXD ------<------ \   / ----->-------RXD

usdx                      X             Computer RS232

TXD ------->----- /   \--------<---- TXD

Ein Kopfhörer fürs Smartphone  liefert ein passendes Kabel, dass einfach an eine 9polige SUBD Buchse angelötet werden muss. Die Kopfhörer gibt es schon für wenige Euros in 1€ Shops.

Notwendiger Treiber.

Der USB Adapter wird von Windows sofort erkann und bei den COM Schnittstellen angezeigt. Allerdings fehlte die Com Port Zuordnung.

Ich habe den Teiber dann denistalliert und folgenden äteren Teiber im Netz gefunden

IO-Cable_PL-2303_Drivers_Generic:Windows_PL2303_Prolific

Nach der Installation war dann auch eine COM3 Schnittstelle vorhanden.

Einstellungen

Der uSDX arbeitet mit einer Baud Rate von 38400 8 Bit, 1 Stop Bit, Hanshake N

DTR Low

RTS Low

Die PTT kann über CAT gesteuert werden.

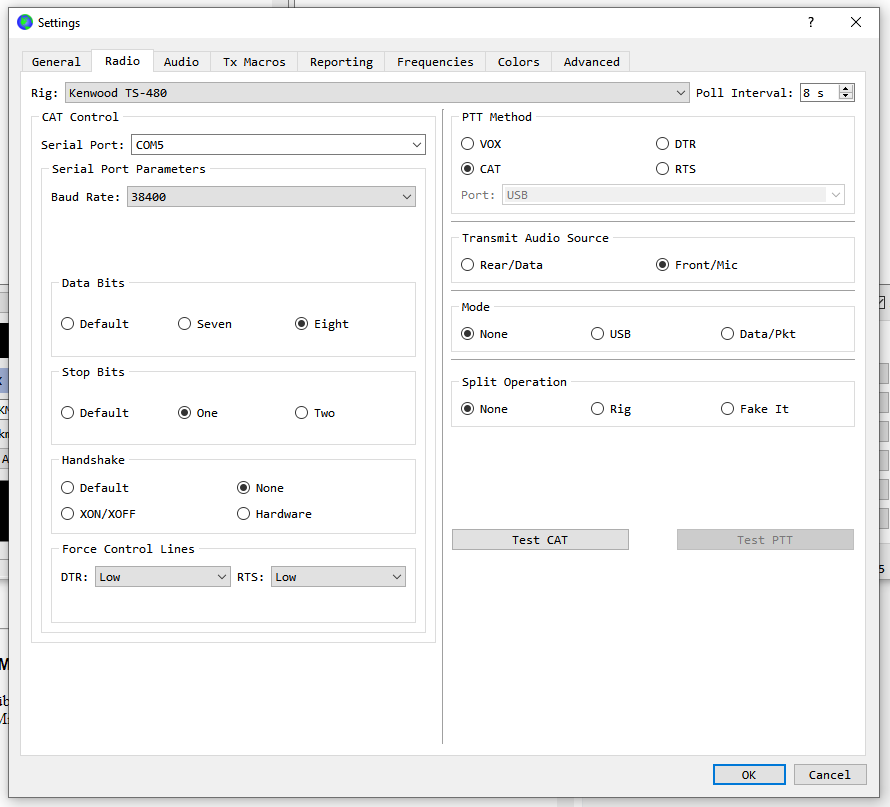

So sieht die Configuration in WSJTX aus.

Elektronischer Morse Keyer

Der usdx verfügt über einen eingebauten Morse Keyer.
Über die Buchse Mike/Key kann der Keyer angeschlossen werden.

Der elektronische Keyer muss im Menü des uSDX eingeschaltet werden.

1 = Masse
2 = Masse

3 = Dah
4 = Dit

Es kann auch ein 3 poliger 3,5 mm Klinkenstecker verwendet werden.

1 = Masse
2 = Dah
3 = Dit

3,5 mm

Mikrofon

Auf den Platinen ist ein Anschluss für ein Onboard Mikrofon vorhanden, ein Mikrofon ist aber nicht angeschlossen.

FT8 Betrieb

Der FT 8  Betrieb lässt sich mit dem uSDX in 5 Minuten realisieren.

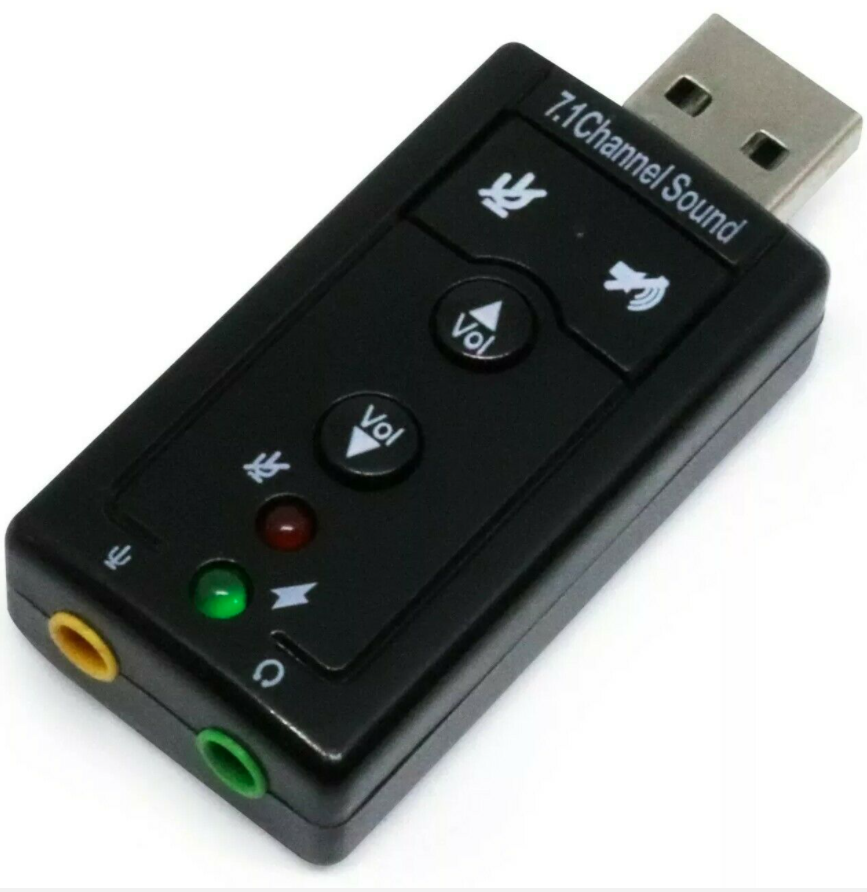

Hierfür benötigt man eine USB Soundkarte für ca. 4€ und zwei Kabel mit 3poligem 3,5mm Klinkenstecker.

Das Mikrofonkabel (Soundkarte) wird dann mit  den Anschluss HP des uSDX sowie das Kopfhörer/Lautsprecherkabel mit  der   MIKE/KEY Buchse am uSDX verbunden,

Zufällig hat diese Soundkarte funktioniert. Andere Clones, die genau so aussehen führen leider zur Dauersendung.

Die PTT wird ohne CAT über die VOX geschaltet.

Dazu wird  Menupunkt 3,1 VOX auf ON geschaltet.

Es empfiehlt aber  eine PTT  Steuerung über CAT.

In der Betriebsart USB gelingen  sofort FT8 Verbindungen.

Allerdings müssen die Pegel entsprechend eingestellt werden.

Insbesondere die Lautstärke des uSDX muss angepasst werden, da an der HP Buchse kein einheitlicher Pegel anliegt.

Innenansichten

Die Fertigungsqualität  erscheint mir sehr  professionell.
