| X-Quad mit Reflektorplatte |
 |
| Antennenträger als 3D |
 |
| Die Abmessungen der Antenne |
 |
| So ist die Antenne vertikal polarisiert |
 |
| Der Draht scheint etwas zu dünn zu sein. Für die Relais Eingabe müsste die Antenne etwa auf 1260 MHz resonant sein. Werde noch mal einen dickeren Draht ausprobieren. |

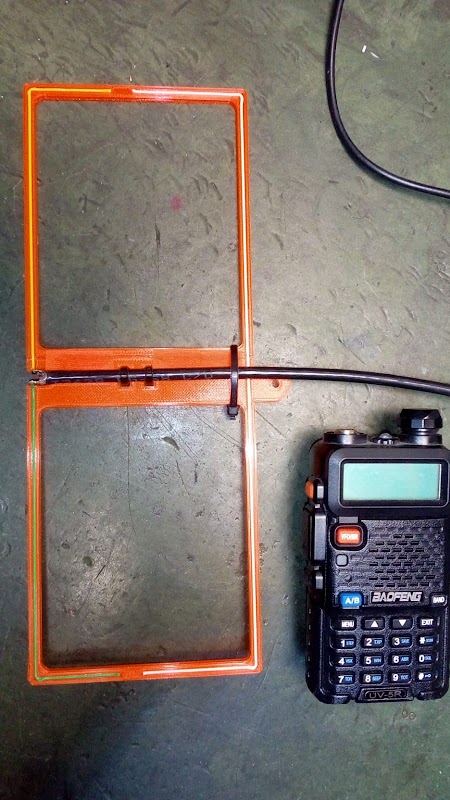

Diese Richtantenne für 70cm läßt sich in wenigen Minuten aufbauen.
Ein 3D Druck Teil erleichtert den Aufbau ungemein.
In die Nut des Antennenträgers habe ich einfach einen isolierten Draht gepresst und dann ein Koaxkabel mit definierter Länge als Speiseleitung angeschlossen.
Das Programm zur Berechnung des Speisekabellänge findet ihr hier.
https://www.dl0hst.de/kabellaengenberechnung.htm
Nur mit der richtigen Länge des Speisekabels hat die Antenne auch eine gute Stehwelle.
Für 432 MHz habe ich ein Kabel mit der Länge von 463 mm angefertigt. Perfekt.
Die STL Druckvorlage für die Antenne findest man auf Thingiverse.
