Arduino Morsekeyer



Ein neues kostengünstiges Bastelprojekt für Liebhaber des Weltkulturerebes Telegrafie (CW)

Mit einem Arduino Nano

einem Breadboard

und einigen Bauteilen läßt sich ein komfortabler Morsekeyer aufbauen.

Der Schaltplan ist sehr einfach.

Ich habe mir die Zeichnung mal von PA3HCM geliehen.

Die Stückliste

1 x Arduino Nano

1 x Breadboard

1 x Poti 10 k Ohm

2 x Widerstand 10 k Ohm

1 x Widerstand 1 k Ohm

1 x Transistor BC 547

1 x Kleinlautsprecher

2 x Klinkenbuchse 3,5 mm

2 x Kabel 3,5mm Kinkenstecker

1 x Morsepaddel  (3 D Druck Version ist ausreichen

Der Code für den Arduino:

// Simple Iambic Keyer v1.00
// by Ernest PA3HCM

#define P_DOT    2   // Connects to the dot lever of the paddle
#define P_DASH   3   // Connects to the dash lever of the paddle
#define P_AUDIO 12   // Audio output
#define P_CW    13   // Output of the keyer, connect to your radio
#define P_SPEED A0   // Attached to center pin of potmeter, allows you
                     // to set the keying speed.

int speed;

// Initializing the Arduino
void setup()
{
  pinMode(P_DOT, INPUT);
  pinMode(P_DASH, INPUT);
  pinMode(P_AUDIO, OUTPUT);
  pinMode(P_CW, OUTPUT);
  digitalWrite(P_CW, LOW);      // Start with key up
}

// Main routine
void loop()
{
  speed = analogRead(P_SPEED)/2; // Read the keying speed from potmeter
  if(!digitalRead(P_DOT))        // If the dot lever is presssed..
  {
    keyAndBeep(speed);           // ... send a dot at the given speed
    delay(speed);                //     and wait before sending next
  }
  if(!digitalRead(P_DASH))       // If the dash lever is pressed...
  {
    keyAndBeep(speed*3);         // ... send a dash at the given speed
    delay(speed);                //     and wait before sending next
  }
}

// Key the transmitter and sound a beep
void keyAndBeep(int speed)
{
  digitalWrite(P_CW, HIGH);            // Key down
  for (int i=0; i < (speed/2); i++)    // Beep loop
  {
    digitalWrite(P_AUDIO, HIGH);
    delay(1);
    digitalWrite(P_AUDIO, LOW);
    delay(1);
  }
  digitalWrite(P_CW, LOW);             // Key up
}

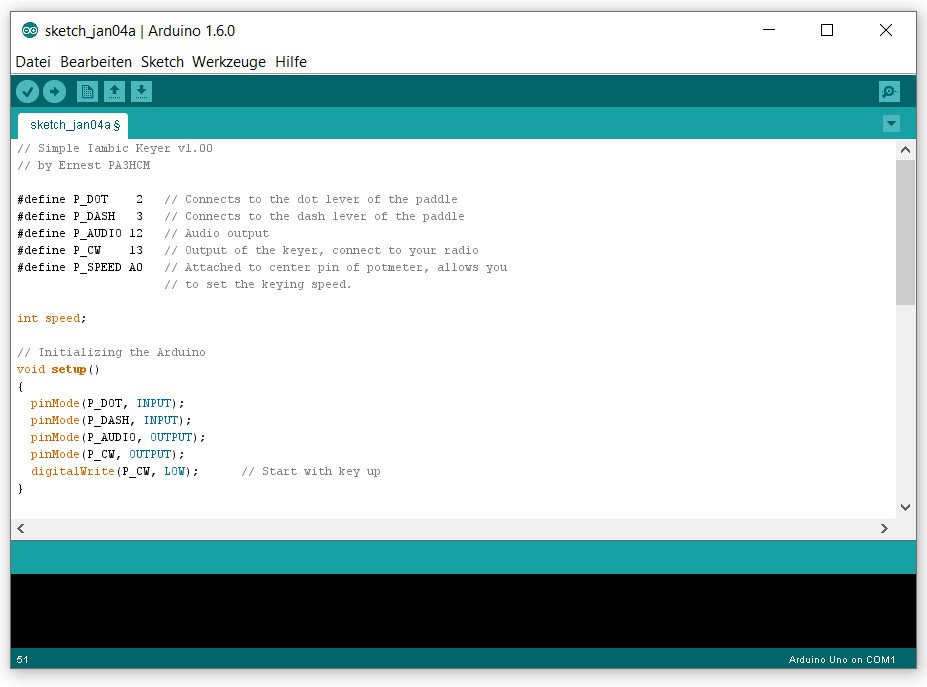

Das Programm kann mit der ARDUINO IDE auf den Nano gespielt werden

Viel

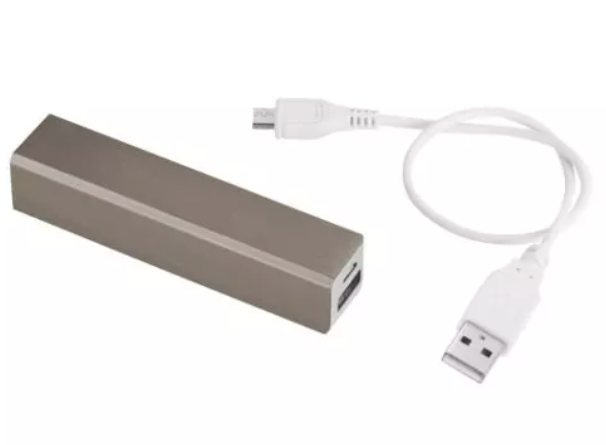

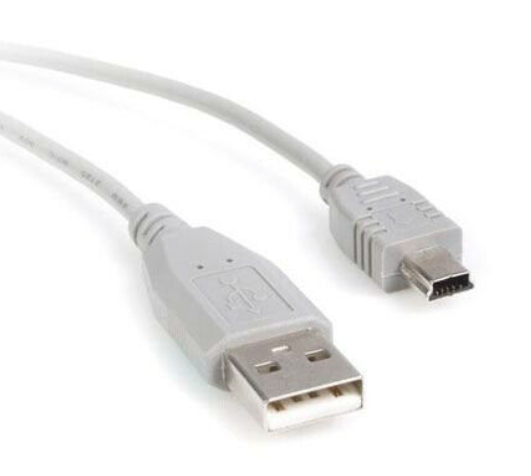

Die Stromversorgung könnte über ein USB Kabel mit Mini USB Stecker und eine kleine Powerbank realisiert werden .

Viel Spass bei der Realisation.
