Amateurfunk 4.OWL . In Anlehnung an Industrie 4.0. Wir gestalten die Zukunft des Amateurfunks. Herzlich Willkommen bei den Funkamateuren in Ostwestfalen. Wir üben mit Begeisterung ein über 100 Jahre altes technisches Hobby aus. Funkamateure bauen ihre Funkausrüstung häufig selbst und gehören somit zur Gruppe der "Maker". Mittels Sprechfunk, Morsetelegrafie und modernen digitalen Betriebsarten nehmen wir Kontakt zu Funkamateuren in der ganzen Welt auf.
Irgendwann blieb der Rotor einfach stehen.
Der Rotor von Volker leidet unter Zahnausfall.
Deswegen konnte man ihn leider nicht mehr drehen.
Bisher haben wir noch kein Ersatz Zahnrad im Internet gefunden.
Diesen Artikel von VE3TMT habe ich nach kurzer Suche im Netz gefunden
und mich gleich an die Arbeit gemacht.
Hier das erste Bild von der Wunderantenne für 70 cm.
DK7ZB hat die Idee der Antenne im Funkamateur 09/2022 veröffentlicht.
Eine Bierdose ist genau Lamda 1/4 für 70 cm, 17cm .
Aus 2 Bierdosen kann man sich einen Breitband Dipol bauen.
Im Hintergrund das 3D Druck Teil für die Verbindung der zwei Dosen.
Das Koaxkabel wird mit dem Innenleiter an die eine und mit der Abschirmung an die andere Dose angeschlossen.
Eine Messung mit dem VNA zeigt, dass die Antenne über das ganze 70cm Band ein SWR von 1:1,5 hat.
![]() |
Der Kontakt wird mit einfachen Blechschrauben hergestellt. |
![]() |
Stehwelle 1:1.5 über das ganze Band |
![]() |
Die DF8RJ Version. Geht auch für DMR |
Jubiläum!!!!!!
Spontaner Ausflug nach Bad Salzuflen Bergkirche.
David, Werner und Bernd an der UKW Station.
Notfunk bei 33 Grad C.
Seit einigen Tagen kann ein neues 23cm Relais auf dem Tönsberg in Oerlinghausen genutzt werden.
DB0OWL
Die Empfangsfrequenz ist 1298,675 MHz .
Die Ablage für den Sender beträgt -28 MHz also 1270,675 MHz.
Zum Öffnen ist ein 1750 Hz Ton notwendig.
Ich kann das Relais problemlos in Herford erreichen.
Hierfür nutze ich ein ICOM Handfunkgerät und eine selbstgebaute Doppelquad mit Flächenreflektor.
Meine Kelemen Antennen sind etwas in die Jahre gekommen.
Mit meinem 3 D Drucker könnte man mal ein neues Trap Gehäuse konstruieren.
Wenn die alten Sperrkreise aus Teflon Koaxkabel defekt sind, kann man sie einfach neu wickeln.
Als hochwertiges Kabel bietet sich hier RG316 Teflon Kabel an.
Konstruiert mit Tinkercad und auf einem Ender3 ausgedruckt. |
Dieser Trap ist für 28 Mhz ausgelegt. Mit den beiden M5 Edelstahlschrauben wird der Antennendraht befestigt. |
Die Zusammenarbeit mit dem Stadt Marketing, dem Jugendamt und dem Stadtjugendring funktioniert derzeit perfekt.
Ein gutes Zeichen .
Die höchste Anzal von QSOs haben wir mit Stationen aus dem Osten geführt.
Wir haben keine Station gezielt angerufen. Alle Stationen haben sich auf unseren CQ Ruf in der Betriebsart FT8 gemeldet. Es ist davon auszugehen, dass der Begriff "Peace" jedem auf dieser Erde dem Sinn nach bekannt ist.
Bisher haben wir mit Funkamateuren aus 100 Ländern dieser Erde gearbeitet.
CQ de DL22PEACE
Endlich ist ein Teil unserer neuen Antennenanlage für DF0EFG eingetroffen.
Im ersten Bauabschnitt soll die "Kelemen" Sperrkreisantenne für die Amateurfunkbänder 80,40,20, 15 und 10 m installiert werden.
Test und Qualitätskontrolle erfolgreich.
An meinem Mast läuft die Antenne mit einem guten SWR auf allen Bändern.
Leider liegen die Resonanzpunkte auf den oberen Bändern nicht im CW Bereich.
Spannweite 22 m |
Ein Sperrkreis |
Der Balun |
Juni 2022 |
Angeregt durch den Bismarckturm Artikel in unserer Fachzeitschrift für Amateurfunk "CQ-DL" hatte ich mir vorgenommen, den historischen Turm im Herforder Stuckenberg mal wieder mit Amateurfunk zu aktivieren. Letzte größere Funkaktivitäten gab es wohl im Jahr 1977, dem Jahr in dem ich meine Amateurfunkprüfung bei der Postbehörde abgelegt habe und das Amateurfunk Rufzeichen DF8XO erhielt. Riesige Antennengebilde wurden damals von den Herforder Funkern auf dem Turm montiert und sie haben Dank Turm und Antenne sogar die Deutsche Funkmeisterschaft gewonnen.
Hallo Frankreich, hier Herford. |
![]() |
Der Weg durch den Wald als GPS Track. Am Kreisel an der Bismarckstraße findet man immer einen Parkplatz. Neben dem Pferdehof geht es hoch in den Wald. |
Moin,
Ingo hat mich gefragt, welche Funktionen auf den drei Tastern des T-Beam LoRa APRS Trackers liegen.
Bei der Software von OE5BPA (Startmeldung beim Einschalten) ist es in der aktuellen Version folgendermaßen geregelt.
Taster Links :
Taster Mitte : IO38
Taster Rechts: RST Reset des Gerätes. Wird normalerweise nicht benötigt.
Mit diesem Link kommst Du auf die APRS Karte rund um Herford.
Auf der Karte siehst du die aktiven APRS Stationen der letzten 60 Minuten.
Ein LoRa Empfänger (70cm) befindet sich bei DB0HFD am Herforder Sender.
Auch die APRS Stationen auf 144 MHz werden angezeigt.
Einfach mal etwas damit spielen.
Gern zeige ich das mal life auf dem OV Abend.
https://aprs.fi/#!mt=roadmap&z=11&lat=52.1202&lng=8.6326&timerange=3600&tail=3600
Warum APRS auf 70cm mit LoRa Modulen?
Ok, die Frage ist berechtigt, APRS läuft ja seit Jahrzehnten im 2m Band auf der Frequenz 144.800 MHz erfolgreich.
Im Gegensatz zur APRS auf 144.800 MHz ist APRS auf 433,775 MHz aber in der Regel sehr viel kostengünstiger.
Die APRS Hardware für 2m ist entweder in kommerziellen Funkgeräten direkt verbaut, oder wird mit zusätzlichen Modulen mit GPS und APRS Modem an vorhanden 2m Funkgeräte angeschlossen.
Die Hardware für LoRa APRS auf 70m ist dank LoRa Technologie industrielle Massenware. Je nach Lieferquelle werden die notwendigen Module schon für 20-30 Euro angeboten und müssen nur noch programmiert und in ein passendes Geäuse eingebaut werden. Ein zusätzliches Funkgerät ist für den Betrieb nicht notwendig.
Die LoRa Komponenten sind mit einem Funkmodul im Bereich der ISM Frequenzen ausgerüstet. Für Funkamateure sind nur Module interessant, die auf dem 70cm (433-435 MHz) ISM Bereich senden und empfangen können. LoRa Module sind mit einem ESP32 Prozessor ausgestattet. WLAN, GPS gehören zur Ausstattung der kleinen Platinen. Die TTGO T-Beam Platinen verfügen über GPS, WLAN und 70cm Modul und sind somit als APRS Gateway oder als portabler APRS Tracker verwendbar.Die Stromversorgung erfolgt über ein Handy Ladegerät mit Micro USB Stecker. Die Platinen verfügen über eine Ladeschaltung, mit der angeschlossene Litium Ionen Akkus geladen werden können.

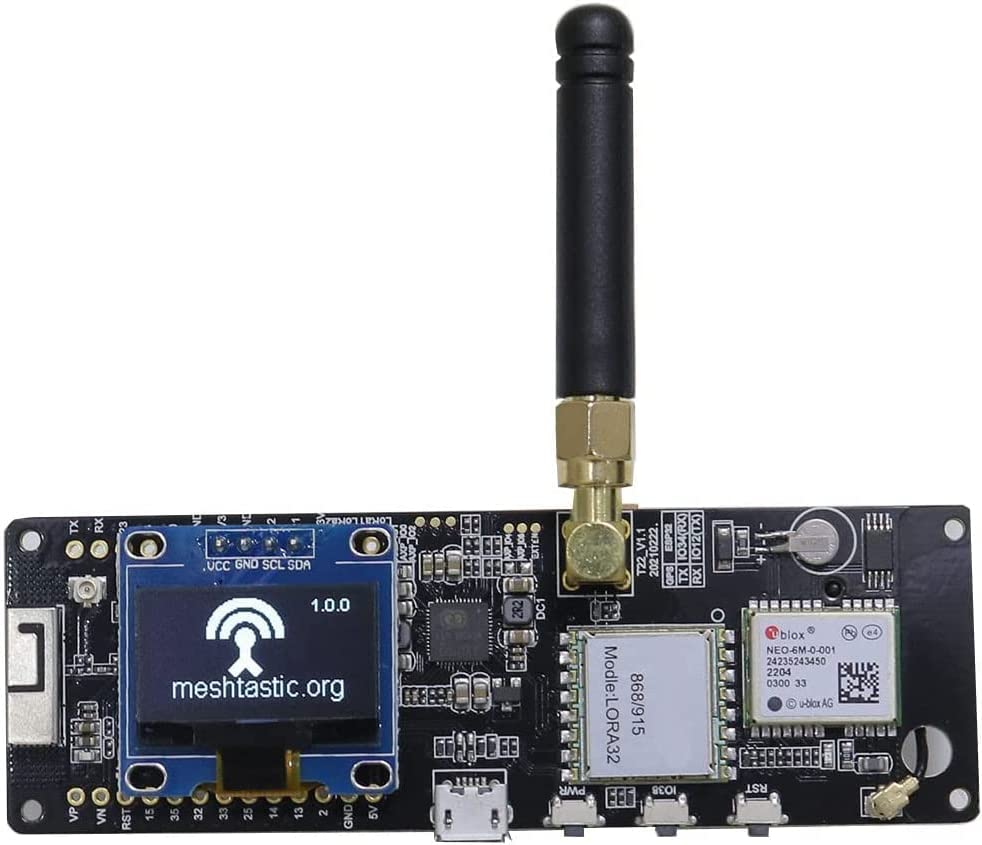

TTGO T-Beam Platine |
Einige Funkamateure haben sich damit beschäftigt, die kostengünstigen LoRa Module so zu programmieren, dass sie für APRS nutzbar sind.
LoRa APRS ist im 70cm ISM Band angesiedelt und so wird endlich mal wieder für Amateurfunk Signale im ISM Band hörbar. Je mehr LoRa, desto besser. Neben den vielen merkwürdigen kommerziellen Signalen tauchen wieder Amateurfunk Anwendungen im Frequenzspektrum auf.
Das System LoRa wurde speziell für das IoT (Internet of Things) IIoT (Industrial Internet of Things) entwickelt. LoRa ist in der Lage, Sensoren und Aktoren in einem WAN (Wide Area Network) oder LAN (Local Area Network) zu steuern. Ein Beispiel hierfür ist die Steuerung von Komponenten im Bereich Home Automation. Heizkörperventile, Temperatursensoren, Kontakte, Pumpensteuerungen oder Stellmotoren.

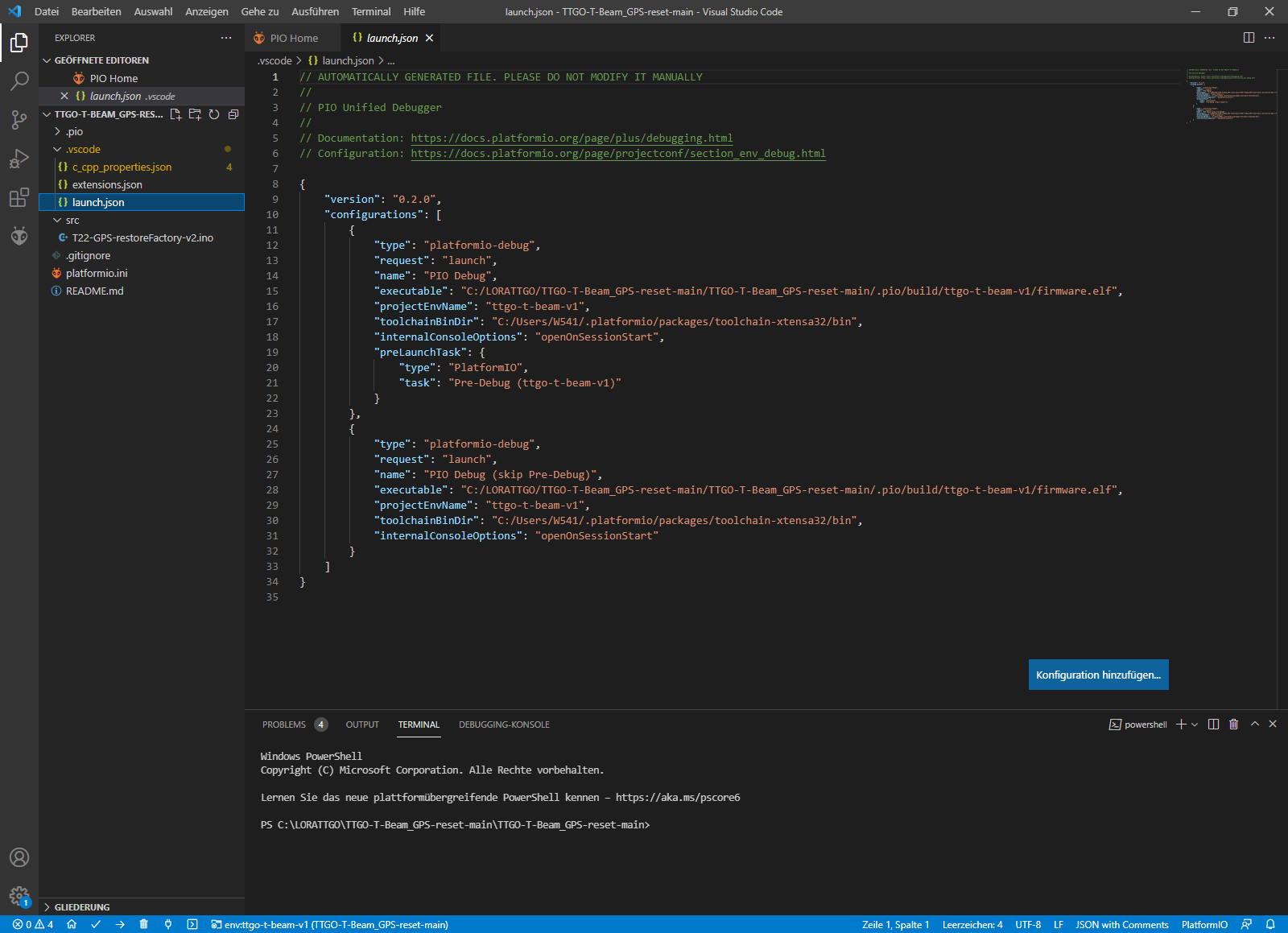

Die Programmierung kann unter anderem mit Visual Studio Code erfolgen. Die Programmierbasis ist dann häufig die Arduino Programmier Umgebung .
