Amateurfunk Weiterbildung erfolgreich.

 Durch Selbstbau lebt unser Amateurfunk Hobby.

Es reicht aber nicht, Drähte, Kabel und elektronische Bauteile einfach nur zusammen zu löten. Für unsere Bauobjekte benötigen wir häufig kleine Gehäuse oder Befestigungsteile die früher mit diversen Werkzeugen aufwändig hergestellt werden mussten. Die neue 3D Druck Technologie ermöglicht es, mit wenig Aufwand, Bastelobjekte durch selbst gefertigte Plastikteile zu vervollständigen.

3D Druck Kurs für Funkamateure 13.11.2021

Der Termin für Teil 1 steht.

13.11.2021  10-13 Uhr  EFG Herford
Teilnahme am Kurs ist nur für vollständig geimpfte oder genesene möglich. Der Nachweis ist zum Termin mitzubringen.

Anmeldung ab sofort möglich bei DF8XO

Es wurde der Wunsch geäußert, etwas über die Möglichkeiten des 3D Drucks zu erfahren.

Kein Problem, wir haben vier 3D Druck Arbeitsplätze und ich bin gern bereit, einen kleinen Einführungskurs zu veranstalten. Gern würde ich den Kurs an zwei Terminen mit jeweils 2-3 Zeitstunden anbieten. Jeder Teilnehmer kann einen unserer voll ausgerüsteten 3D Druck Arbeitsplätze  mit Laptop und 3D Drucker nutzen.

3D Druck ist gaaaaaaanz einfach.

Lehrgangsinhalte Teil 1

- Wie funktioniert ein 3D Drucker? Live Vorführung.  ?
- Mit welchem Material kann ich drucken? ABS PLA  PETG
- Wie genau druckt ein 3D Drucker?
- Wo finde ich fertige 3D Modelle?
- Wie kann ich die fertigen 3D Modelle für meinen 3D Drucker konfigurieren

- Slicing Programme   Cura  oder Creality Slicer

Lehrgangsinhalte Teil2

- Wie kann ich ein eigenes Teil konstruieren.
- Einführung in Tinkercad

- Übungen mit Tinkercad

- Abschlussprüfung

- Übergabe der Teilnahmebescheinigungen

3D Drucker Ender 3

Teile für eine 70 cm Antenne

Ein 3D Element Träger

3D Druck Abroller für Lötzinn

Mitsommer Dauerregen Fete



Pünktlich zum Grillstart hatte der Dauerregen aufgehört.

Eine Antenne für alle Kurzwellen Frequenzbereiche

Auf der Funkerwiese hängt seit einem Jahr eine 30 m lange Langdrahtantenne in 10 m Höhe.
Als Gegengewicht wird ein ebenso langer Weidezaun genutzt.
Heute haben wir eine Alinco Matchbox für Langdrahtantennen angeschlossen und konnten ein perfektes Verhalten der Antenne feststellen.

Die Alinco Matchbox ohne Deckel

Vom 160 m Band bis zum 10 m Band kann die Antenne problemlos angepasst werden.
Unser heutiger Reichweiten Rekord war Burkina Faso.
Weitere Reichweitenversuche werden wir in Kürze durchführen.

Natürlich war auch die selbst gebaute Matchbox von Bernd im Einsatz.

Frühstück

Matchbox von Uwe riecht komisch und versagt plötzlich.

 Das Relais hat einen Kurzschluss in der Spule.

Empfängerausfall bei Gerd



Eine der Pin Dioden im oberen Bild war defekt.
Leider auf der Rückseite der Platine befestigt.

Der Eickumer Sender



4 Mastelemente a. 2,8m warten auf eine Restaurierung.

Morsen ist wie Fahrrad fahren.



Morsen ist wie Fahrrad fahren, man verlernt es nie.

Deshalb freuen wir uns schon auf den Präsenz Morsekurs nach der Kriese.

In der EFG-Herford.

Rotor für den Eickumer Sender



Dreht sich wieder

Frequenzerweiterung Yaesu FT-817

Der Yaesu FT-817 ist im Auslieferungszustand sendemäßig begrenzt. Es können nicht alle Amateurfunkbänder genutzt werden. Es sind aber neue Bänder hinzugekommen.

Martin hätte das gern geändert.

Folgende Änderung erweitert das Gerät durchgehend im Kurzwellenbereich.

Die Gerätefront muss demontiert werden und die Brücken, wie auf dem Bild zu sehen, gesetzt werden.

Also die 4 Brücken auf der linken Seite. Die anderen 5 Brücken bleiben geöffnet.
Je nach Geräteausführung muss vielleicht die Brücke 5 entfernt werden.

Hierzu bitte einen ganz kleinen Lötkolben benutzen. Im Gerät ist es sehr eng.
Das ist nichts für Anfänger!
Der Umbau dauert ca. 1 Stunde.

Nach dem Zusammenbau muss ein spezieller Reset durchgeführt werden.
Dazu die Taste  F und V/M gleichzeitig drücken und das Gerät währenddessen einschalten.
Nach dem Piepton alles loslassen.

Nun sollte das Gerät in den folgenden Frequenzbereichen senden.

1,8 - 30 MHz

33 - 56 MHz

140 - 154 MHz

420 - 470 MHz



Das zerlegt Gerät.

Die demontierte Gerätefront.

NANOVNA for beginners

Ich habe mir mal die Mühe gemacht, für den kleinen VNA eine Bedienungsanleitung für Anfänger zu schreiben. Schaut mal rein.

Interaktive Menükarte

Hier könnt ihr euch über die Funktionen im Menü des NanoVNA-H informieren.

-------------------------------------------------------------------------------------------------------------------

Anleitung im PDF Format

Projekt "Eigenbau Antennen Anpassgerät ATU-100"



Dieses kleine Antennen Anpassgerät (Matchbox) kostet als China Bausatz nur 25 Euro.

Ich habe meinen bei https://www.ebay.de/usr/panda201898 bestellt. Es war alles dabei und teilweise vormontiert.

Von 1,8 bis 30 MHz können Antennen mit Coax 50 Ohm Anschluss angepasst werden.

Die Anleitung findet ihr hier.

Anleitung ATU 100 DF8XO

Stückliste ATU 100 EXCEL

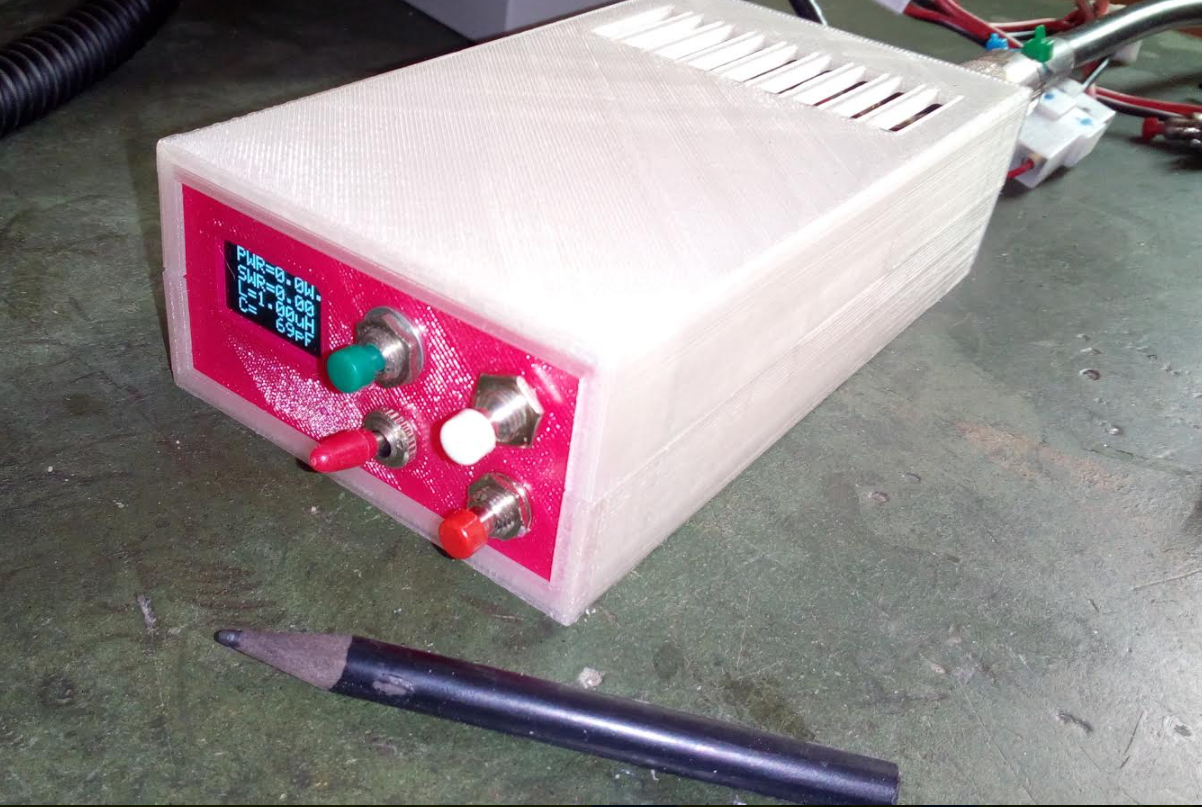

Gehäuse 3D Druck

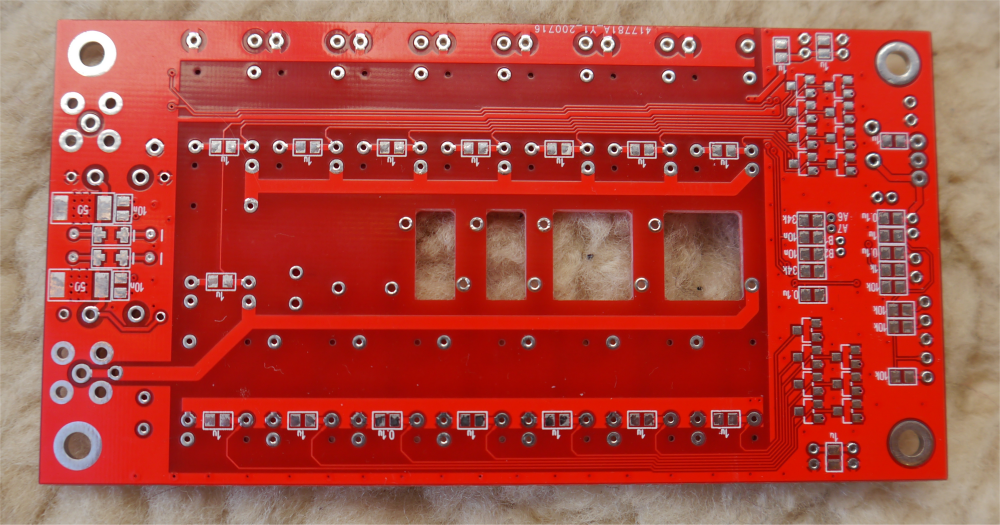

Auf der Bausatzplatine sind lieferseitig nur die hochspannungsfesten Kondensatoren und der PIC Prozessor montiert.

Erster Funktionstest nach dem Auflöten aller SMD Bauteile und der Elkos.

Das Display zeigt schon mal was an.

Die Firmware Version ist  3.2.

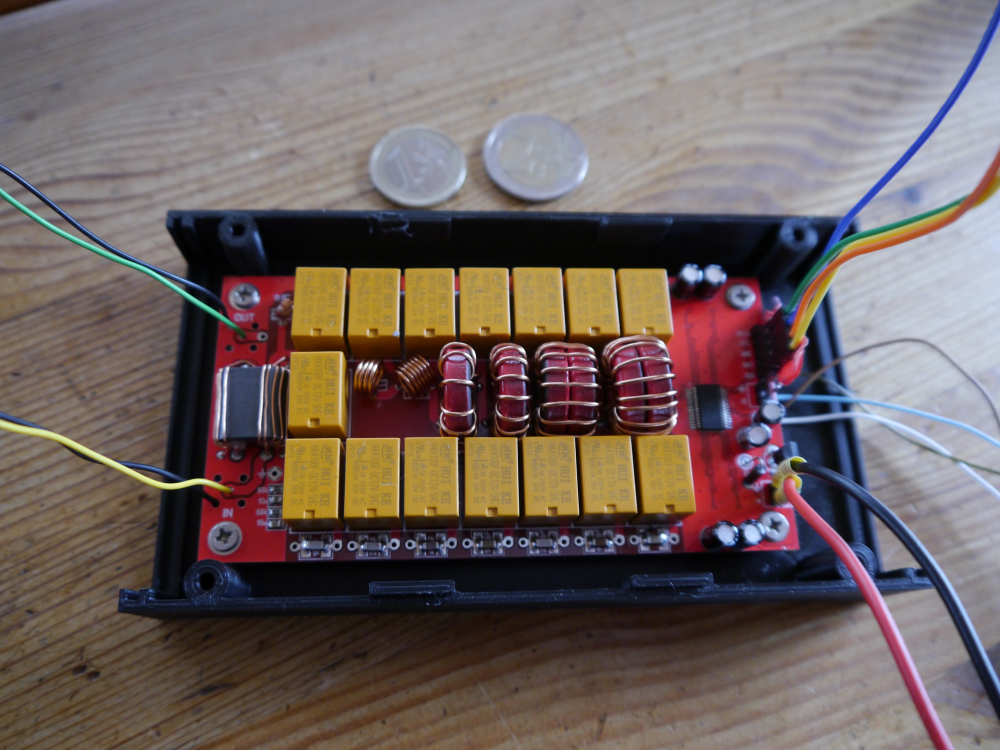

Nun noch die Relais und Spulen. Fertig. Die erste Antenne ließ sich problemlos anpassen.

Leider sind einige Hürden eingebaut. Die Bauteile sind zwar alle vorhanden, aber nur schwer zu unterscheiden. Bei einigen Bauteilen muss man kombinieren und raten.
Ich habe erstmal einen Stückliste angelegt, damit ich den Überblick nicht verliere.

Für QRP ist die Matchbox so nicht geeignet. Dazu muss einen kleinen Modifikation in der SWR Messbrücke und der Software vorgenommen werden.

Ich habe einen zweiten Bausatz bestellt und ihn für den FT-817 modifiziert.
Dazu muss die SWR Brücke verändert  und einige Einstellungen in der Software vorgenommen werden. Diese Version stimmt die Antenne auch mit kleiner Eingangsleistung ab.

Weitere Informationen können bei DF8XO erfragt werden.

Version mit eingebautem Display

Version mit abgesetzten Display 1602 über IIc Bus. RJ45 Buchsen und Netzwerkkabel.

Die neuen 2m / 70cm Satelliten Antenne von David



Ein Leichtgewicht für den portablen Einsatz. Die ideale Antennen zur Verfolgung eines Satelliten.

2m für den Downlink und 70 cm für den Uplink. Die Polarisation lässt sich wahrlich im Handumdrehen verändern.

Die Antennen kann natürlich auch für den SOTA (Summits On The Air)  Einsatz genutzt werden.

Also auf Bergen und so.

Selbstbau einer 70cm Antenne

Antennenbau geht auch mit einfachen Mitteln.
Wichtig ist, dass die Antenne mit einem NanoVNA eingemessen wird.

Die Selbstbau Antennen waren eindeutig besser, als die Originalantennen des Herstellers.

Version mit einem Strahler

Foto: Holger

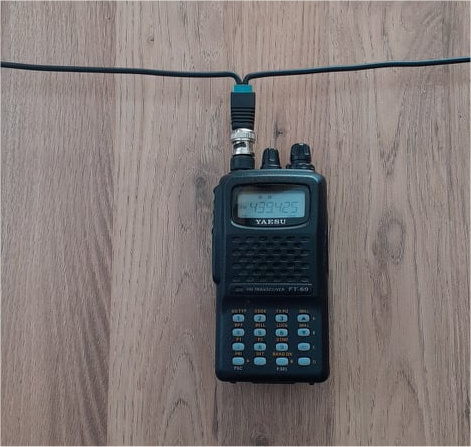

Version mit zwei Strahlern als Dipol.

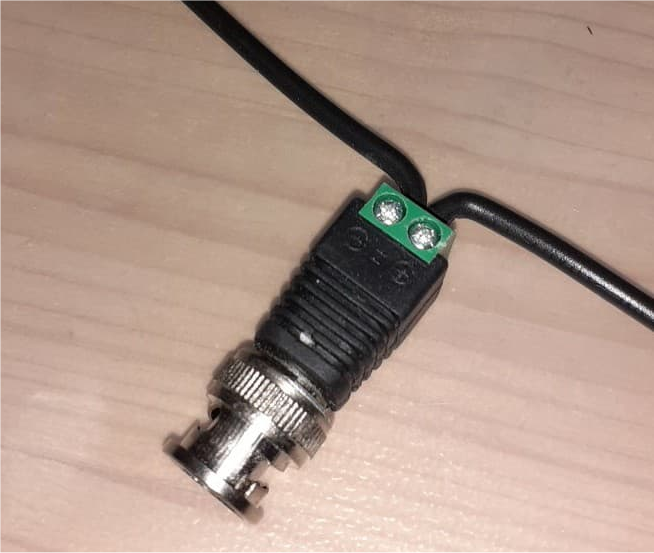

Den dafür benötigten BNC Stecker gibt es bei Reichelt.

Getränkedosen 70cm Antenne Selbstbau DIY

Für den Selbstbau einer Getränkedosen Antenne für 70cm wird eine leere 0,5 Liter Standard Getränke Dose benötigt. Alle im Handel erhältliche Dosen haben die gleiche Form und scheinen von gleichen Dosenhersteller zu stammen. Somit sind die  Abmaße aller 0,5l Dosen identisch.

Gewinn der Antenne ca. 2,5 DBd

Stückliste:

1. Getränkedose 0,5 l

1. BNC Einbaubuchse mit Gewinde. Mutter und Unterlegscheibe werden mitgeliefert.

1. HT Rohr Deckel 55mm.

1. Strahler, vorzugsweise Innenleiter RG213 o.ä. incl. Ummantelung. Ca. 459 mm lang.

Gesamtkosten ca. 2 €

Die Getränkedose kann bei Nichtgefallen der Antenne wieder dem Leergut Automaten zugeführt werden.

Im Ersten Schritt  auf der Unterseite ein 9,5 mm Loch für eine BNC Buchse gebohrt. Es empfiehlt sich zunächst in der Mitte ein kleines Loch mit einem Messer zu stechen und dann mit kleineren Bohrern bis auf eine Größe von 9,5 mm zu bohren.

Der Deckel mit der Trinköffnung muss weg.

Hier sollte  ein guter  alter Dosenöffner genutzt werden.
Das saubere Ausschneiden muss aber geübt werden.
Zum Glück kann die zerstörte Dose trotzdem noch in den Leergut Automat geworfen werden.



Ein sauberer Tipp von DF8RJ

In das Loch passt ein 55mm HT Rohr Deckel aus dem Baumarkt.

Für den Strahler muss ein 7 mm Loch in den Deckel gebohrt werden.

Als  Strahler der  wird ein 450mm langer  Innenleiter eines RG213 Kabels incl. Isolierung verwendet. Der Innenleiter wird 10mm von der Isolierung befreit und verzinnt, damit die BNC Buchse angelötet werden kann.

.



BNC Buchse und Strahler werden nun von unten in das Loch gesteckt und von innen mit Mutter und Scheibe verschraubt.

Natürlich kann auch eine N Buchse eingebaut werden. Das Loch muss dann auf 15mm aufgebohrt werden. Die kleinen Löcher sollen verhindern, dass sich Wasser in der Dose sammelt.

Die Antenne muss nun mit einem Antenna Analyser abgestimmt werden.

Einfach mit einem Seitenschneider kurze Stücke vom Strahler abschneiden, bis das SWR auf der gewünschten Frequenz gut ist. Bei Resonanz bei 432 MHz kann die Antenne für SSB und Relaisbetrieb genutzt werden

Abstimmung notwendig.

Resonanz auf 432 MHz

Nun kann gefunkt werden.
